2.2. Описание интерфейса

2.2.1. Боковое меню навигации

Для открытия бокового меню навигации нужно нажать image1 в левом верхнем углу окна управления. Боковое меню навигации состоит из следующих разделов (Рис. 2.17):

  • «Мой профиль» — информация об аккаунте, под которым авторизовался пользователь.

  • «Задания» — переход в окно управления заданиями.

  • «Расписание» — создание плановых заданий по шаблону. Раздел доступен под административными ролями (администратор системы, администратор кластера, администратор организаци, иинспектор организации). Более подробно о расписании можно посмотреть в разделе Работа с расписаниями.

  • «Сотрудники» — управление пользователями. Раздел доступен для ролей администраторов и роли инспектора системы (Управление сотрудниками).

  • «Карта» — отображение на карте заданий, слоев и местоположения пользователей.

  • «Объекты обслуживания» — список объектов обслуживания сервисного слоя.

  • «Отчеты» — формирование и просмотр отчетов, созданных в веб-системе «ActiveMap». Раздел доступен под административными ролями (инспектор организации, администратор систем, администратор организации). Более подробно об отчетах можно посмотреть в разделе Работа с отчетами.

  • «Администрирование» — настройка основных параметров заданий (Администрирование);

  • Ссылка на внешние сервисы — переход на страницу внешнего веб-сервиса (Внешние веб-сервисы).

  • «О программе» — отображение информации о приложении «ActiveMap Mobile».

  • «Настройки» — настройка параметров приложения «ActiveMap Mobile».

  • «Выход из аккаунта» — выход из учетной записи пользователя.

2.2.2. Окно управления заданиями

Окно управления заданиями предназначено для выполнения следующих действий:

  • просмотра созданных на сервере заданий,

  • добавления новых заданий и их последующей отправки на сервер,

  • изменения заданий и последующей отправки изменений на сервер.

_images/mapmob_us9.png

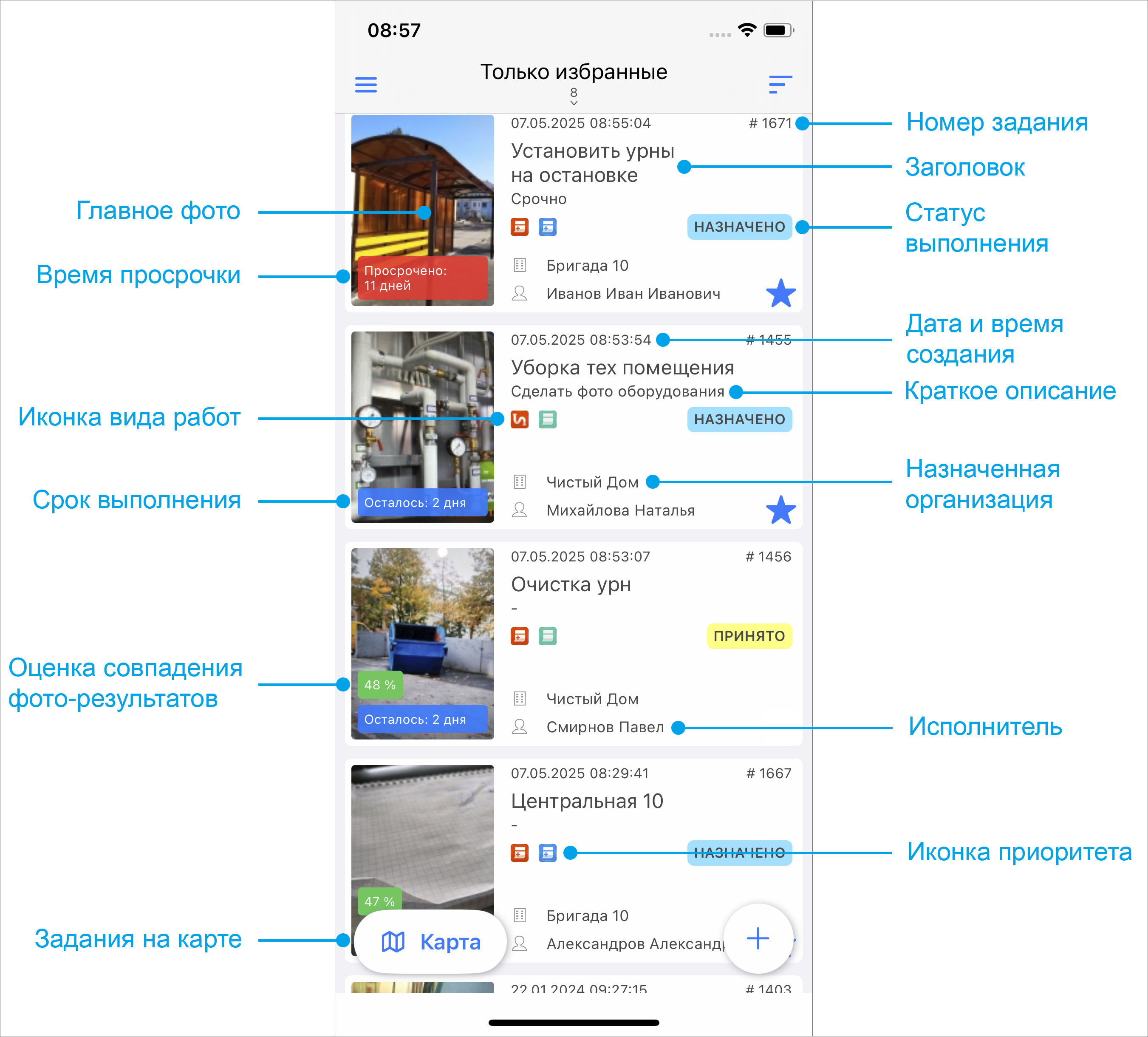

Рис. 2.22 Список созданных на сервере заданий

В окне управления заданиями расположены следующие кнопки (Рис. 2.23):

  1. «Фильтр» image2 (Рис. 2.26),

  2. «Сортировка» image3 (Рис. 2.29),

  3. «Создать задание» image29 (Рис. 2.30),

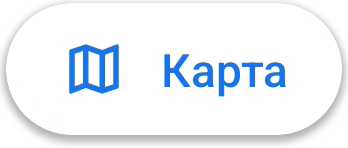

  4. «Задания на карте» image28.

_images/mapmob_us10.png

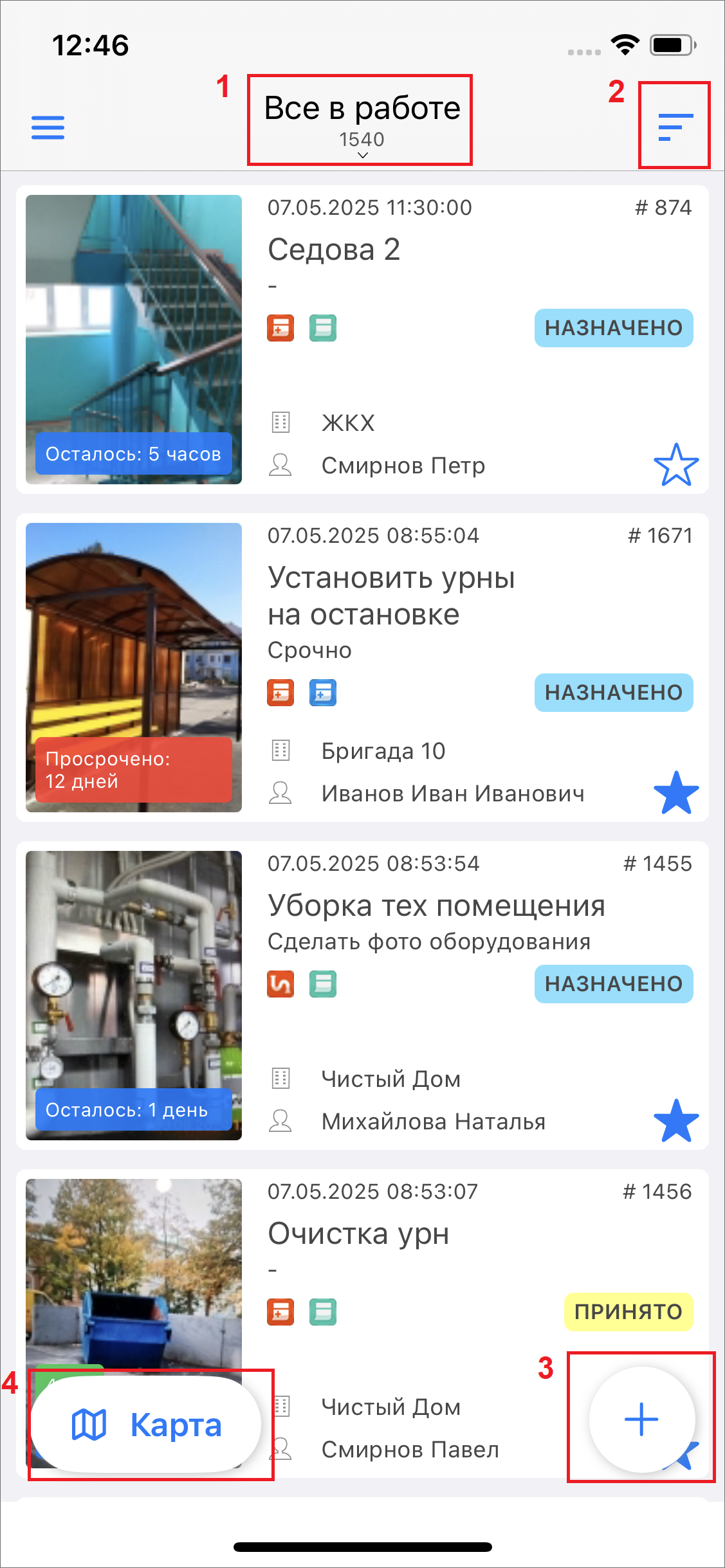

Рис. 2.23 Окно управления заданиями

2.2.3. Просмотр заданий на карте

Просмотр заданий возможен в виде списка и на карте (Рис. 2.24). Просмотр заданий на карте доступен только в онлайн-режиме. При этом установленные в списке заданий фильтры применяются автоматически и на карте. Чтобы перейти от списка к карте, необходимо нажать на кнопку «Карта» image28.

_images/mapmob_us170.png

Рис. 2.24 Окно просмотра заданий на карте

На карте отображаются только те задания, у которых есть координаты местоположения. В нижнем левом углу выводится их количество в видимой области карты. Это число автоматически обновляется при перемещении карты. Нажатие на кнопку открывает список этих заданий. К списку заданий автоматически будет применен быстрый фильтр «Задания в области», который нельзя изменить (Рис. 2.25). При этом можно добавить дополнительный фильтр для отбора заданий внутри представленного списка. При переходе обратно на карту отобразится первоначальный список заданий.

_images/mapmob_us171.png

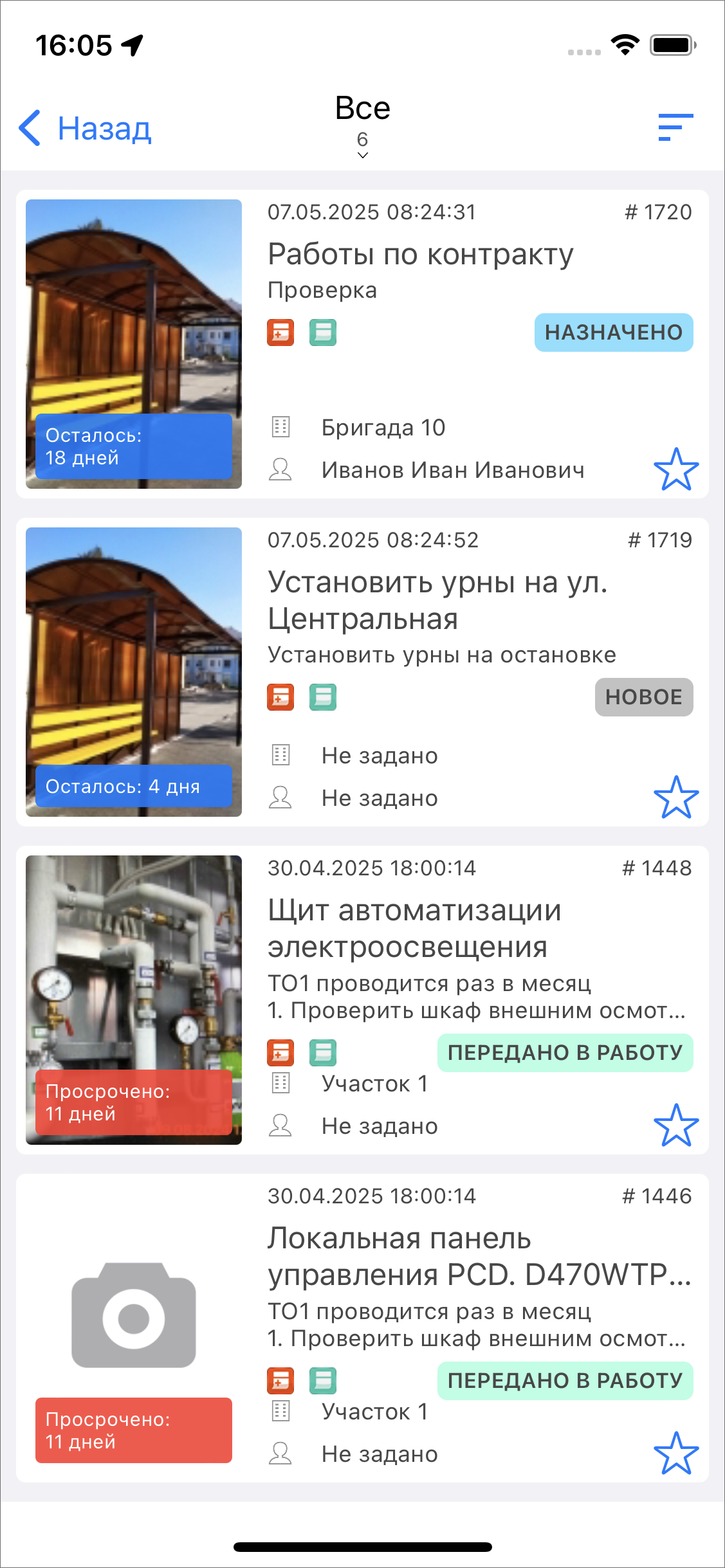

Рис. 2.25 Список заданий в области

Чтобы вернуться к полному списку заданий, нужно нажать кнопку «< Назад» в окне просмотра заданий на карте.

На карте можно открыть карточку конкретного задания, нажав на точку. В открывшемся окне можно внести изменения и отправить их на сервер, а затем вернуться обратно к карте заданий и продолжать работу с заданиями.

Также в окне просмотра заданий на карте можно включить слои. Для этого нужно нажать на «Управление слоями» image8 нижней части окна и включить необходимый слой. Более подробно о работе со слоями в разделе Работа с картой.

2.2.4. Настройка списков заданий

При выборе раздела «Список заданий» отобразится список всех созданных на сервере заданий, доступных для данного пользователя (Рис. 2.22). Возможности видимости и редактирования заданий определяются ролью пользователя в «ActiveMap Mobile» (Управление учетной записью и роли в системе).

Задания в списке по умолчанию расположены в порядке убывания по дате добавления. Каждое задание содержит следующую информацию (Рис. 2.22):

  • основная фотография задания (если имеется);

  • номер задания (ID);

  • дата и время создания задания;

  • заголовок задания;

  • описание задания;

  • этап задания (назначено, принято, на контроле и пр.);

  • иконка вида работ;

  • иконка приоритета задания;

  • надписи:

    • «Просрочено» - для просроченных заданий, с указанием количества дней просрочки;

    • «Осталось: количество дней» - отображается сколько дней осталось на выполнение задания;

    • «Оценка совпадения фото-результатов» - отображает минимальный процент схожести добавленных фотографий с фото-образцом;

  • название организации, на которую назначено задание (или вариант «Не задано» для заданий, не назначенных на конкретную организацию);

  • исполнитель задания (или вариант «Не задано» для заданий, не назначенных на конкретного исполнителя).

Срок исполнения назначенного задания зависит от вида работ и настраивается администратором через web-интерфейс в разделе «Администрирование».

Настроить список заданий можно с помощью быстрого фильтра (Рис. 2.26). Для этого нужно нажать image2 в верхней части окна управления заданиями.

Доступны следующие быстрые фильтры списков заданий:

  • «Все» — зарегистрированные на сервере задания, доступные пользователю;

  • «Все в работе» — задания, находящиеся на стадии «В работе»;

  • «Только просроченные» — невыполненные задания, у которых наступил срок выполнения и которые находятся на стадии «В работе»;

  • «Только избранные» — помеченные звездочкой задания авторизованного пользователя;

  • «Назначенные мне» — задания, назначенные на текущего пользователя;

  • «Созданные мной» — добавленные пользователем задания, включая неотправленные на сервер (Черновики).

_images/mapmob_us11.png

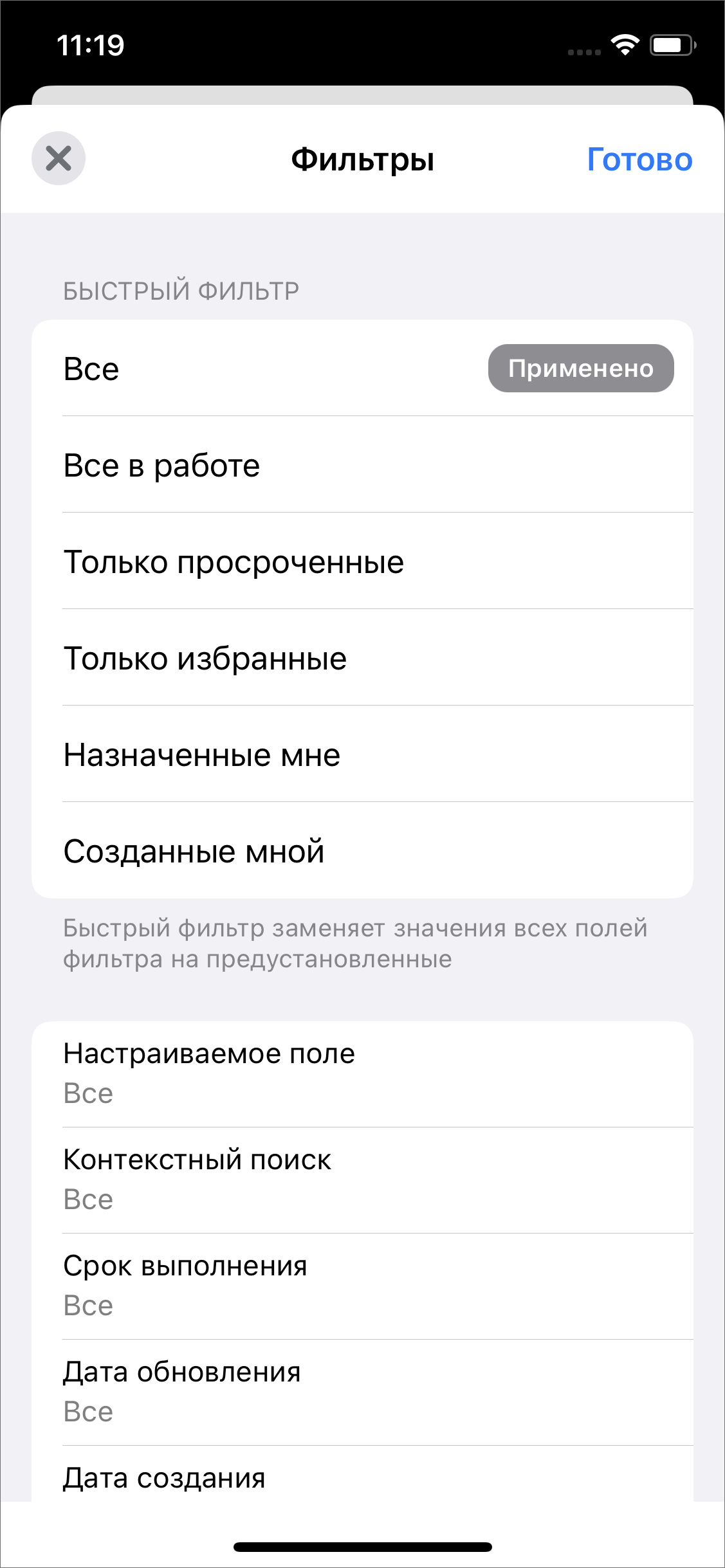

Рис. 2.26 Окно фильтра заданий

Обновить список заданий можно с помощью смахивающего движения сверху вниз (swipe/свайп).

Избранные задания для каждого пользователя свои. Чтобы сделать задание избранным, нужно отметить его звездочкой в карточке задания. Чтобы удалить из избранного — снять звездочку с задания. Избранные задания будут отображены и синхронизированы для пользователя в «ActiveMap Messages» и «ActiveMap Mobile» (Рис. 2.27).

_images/mapmob_us129.png

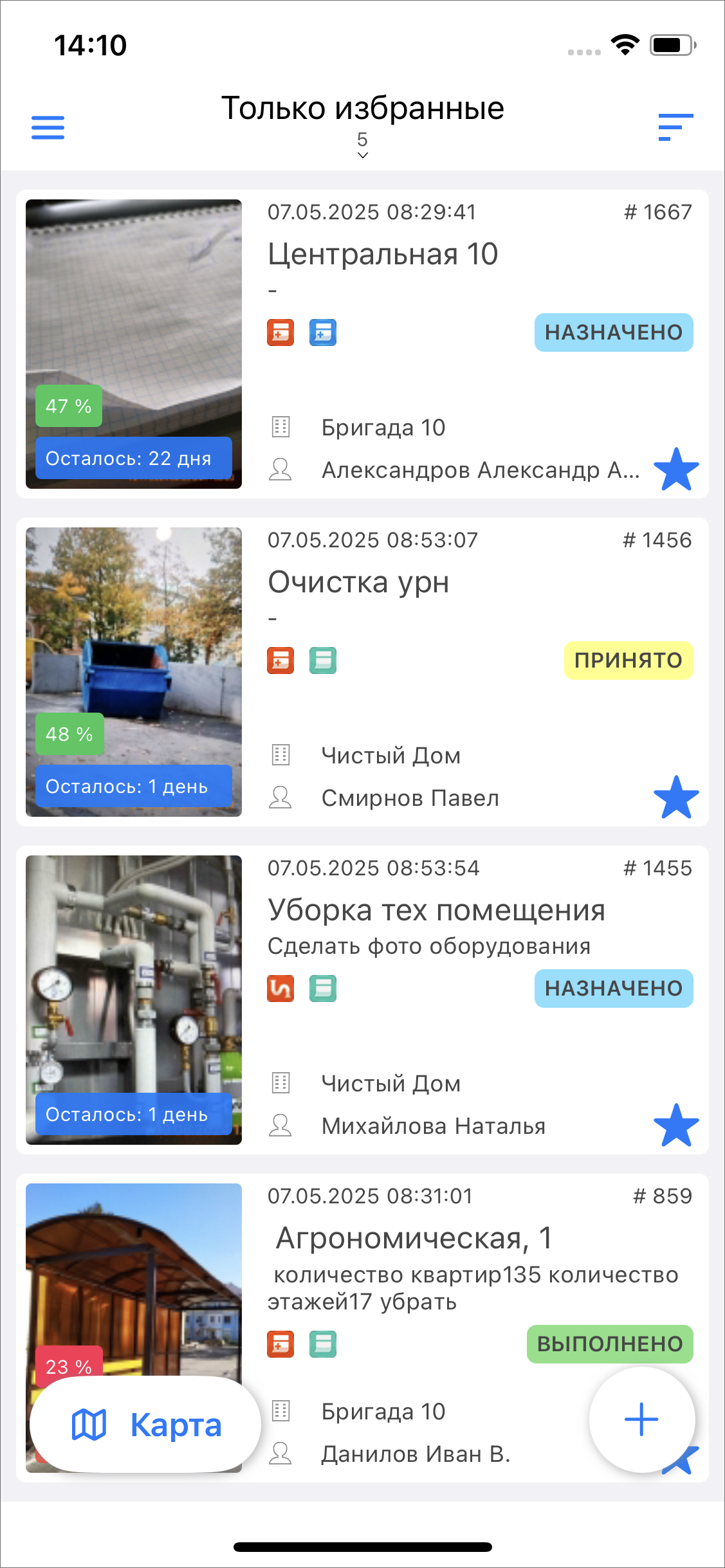

Рис. 2.27 Избранные задания

Списки заданий в одних и тех же разделах для пользователей с разными ролями могут отличаться (подробнее о ролях можно почитать в разделе Управление учетной записью и роли в системе). Для пользователя организации в группе «Все» будут содержаться только назначенные на него задания и задания, которые он создал сам, а для администратора организации в этой группе будут содержаться задания, назначенные на всех сотрудников его организации. Для каждого списка заданий в верхней части окна указывается количество заданий.

2.2.5. Фильтр заданий и расширенная сортировка заданий

С помощью кнопки настройки фильтра image2 можно провести настраиваемую фильтрацию заданий (Рис. 2.26).

Параметры фильтрации заданий:

  • Настраиваемое поле (отображаются задания, отфильтрованные по значениям настраиваемых полей. Найти нужное поле можно с помощью поиска);

  • Контекстный поиск (к условиям фильтра применяется еще один дополнительный фильтр поиска подстроки по вхождению, который ищет совпадения в полях: «Заголовок», «Описание», «Порядковый номер задания»);

  • Срок выполнения;

  • Дата обновления;

  • Дата создания;

  • Стадия (отказано, в работе, завершено);

  • Этап (назначено, принято, на контроле, и пр.) 1;

  • Приоритет (плановые, аварийные, дополнительные и пр.);

  • Вид работ;

  • Автор;

  • Назначенная организация;

  • Назначенный исполнитель;

  • Срок годности;

  • Организация-создатель;

  • Объекты обслуживания;

  • Наличие шаблонов;

  • Расписания.

1

справочники могут быть изменены в соответствии с индивидуальными требованиями Клиента.

При применении расширенных условий в быстрых фильтрах появится надпись «Отфильтровано» (Рис. 2.28). При повторном выборе быстрого фильтра (Все, Назначенные мне и др.) расширенная фильтрация отменяется.

_images/mapmob_us152.png

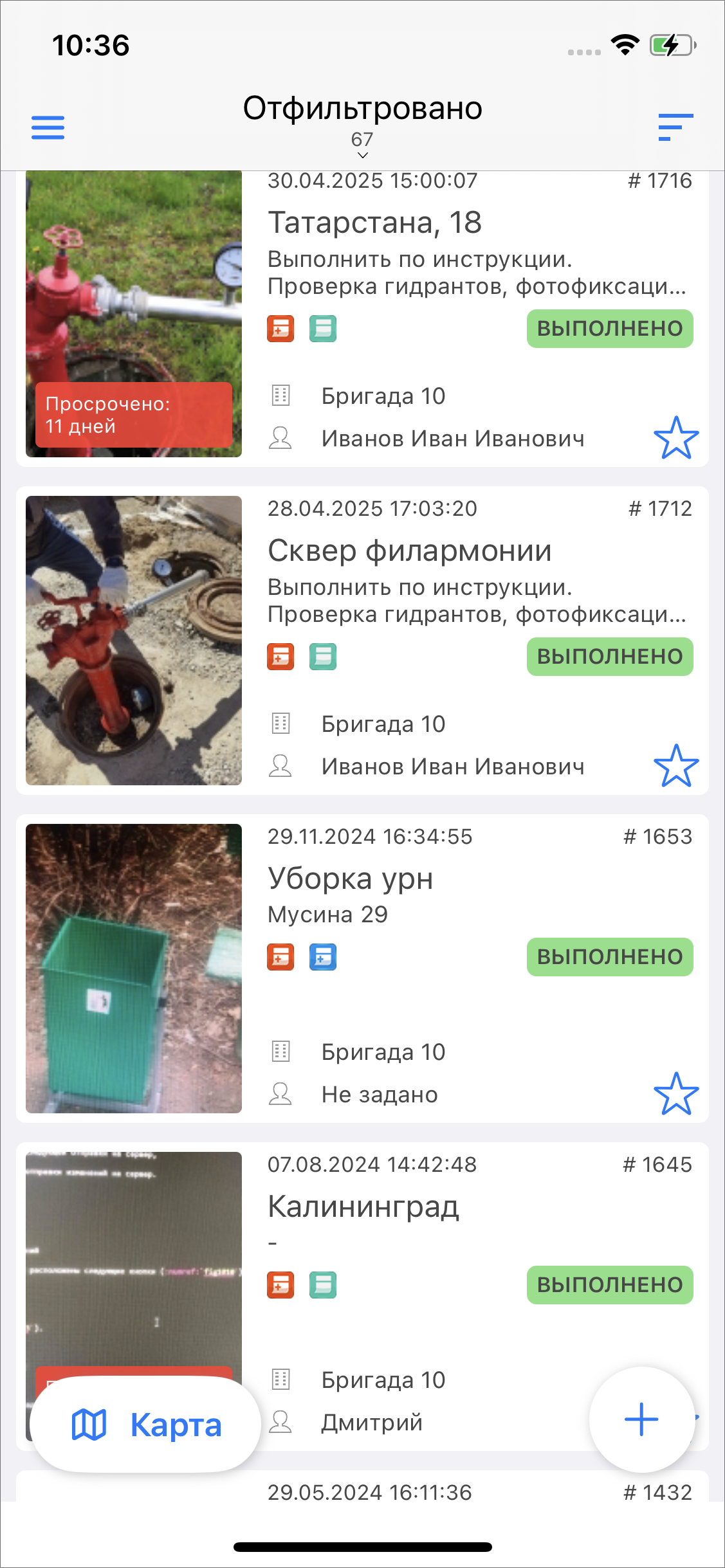

Рис. 2.28 Отфильтрованные задания

С помощью кнопки настройки image3 можно задать параметры сортировки (Рис. 2.29).

Направление сортировки:

  • По возрастанию,

  • По убыванию.

Сортировка по:

  • Порядковому номеру,

  • Заголовку,

  • Дате создания,

  • Дате обновления,

  • Сроку выполнения,

  • Приоритету,

  • Удаленности от меня 2.

_images/mapmob_us12.png

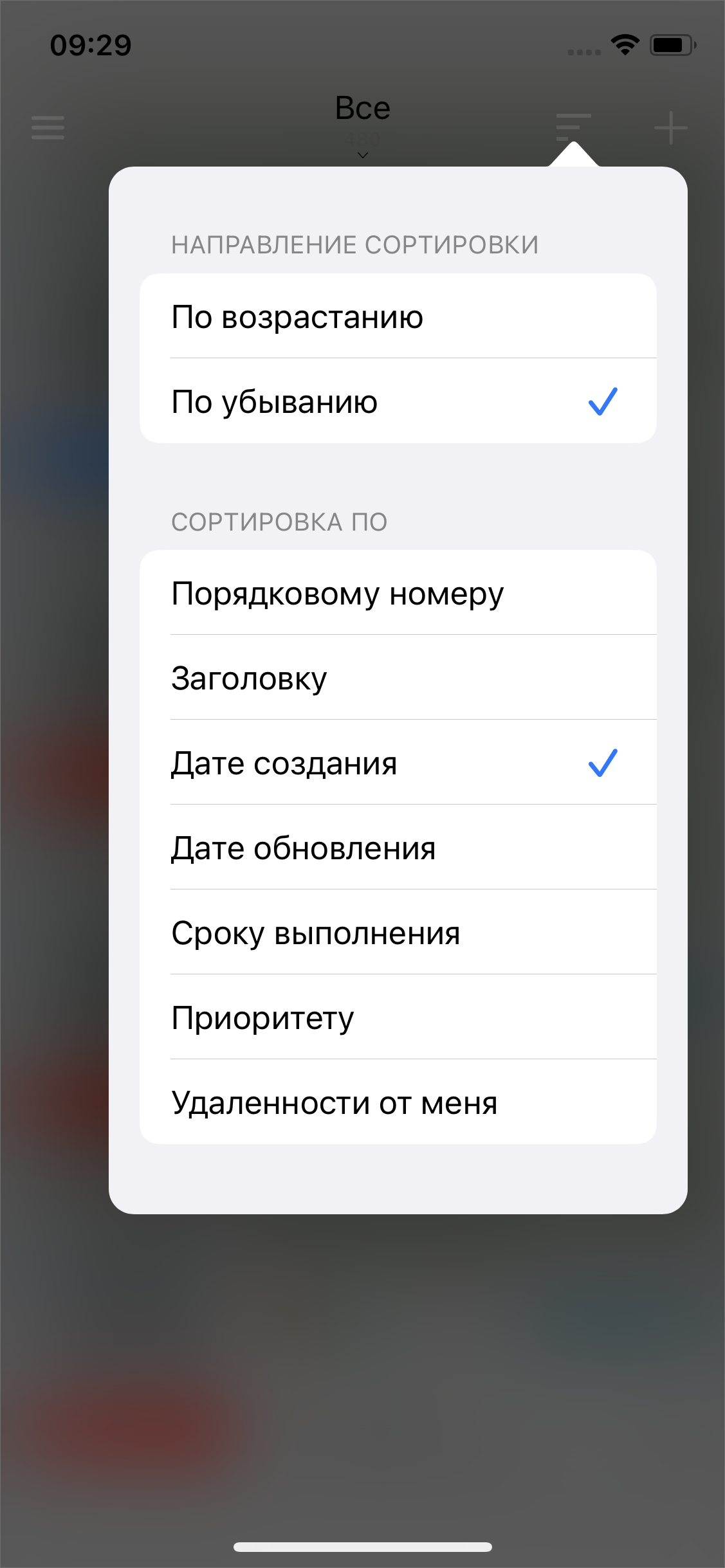

Рис. 2.29 Окно сортировки заданий

2

в данном случае имеется ввиду расстояние от местонахождения заданий до пользователя. Активно - при включенном мониторинге геопозиции пользователя, неактивно - при выключенном мониторинге геопозиции.

2.2.6. Часовые пояса

В системе «ActiveMap» возможна работа в нескольких часовых поясах. Часовой пояс можно выбрать при создании кластера, соответственно все расписания кластера будут создаваться в часовом поясе, указанном в настройках кластера. При работе в приложении на мобильном устройстве задания будут создаваться в часовом поясе, который выбран в настройках устройства. Чтобы измененный часовой пояс применился в приложении, необходимо очистить кэш (Настройки приложения).
